隨著集成電路集成度和復雜度的提高，電路板上的電子元器件也越來越多，電路也越來越復雜。一旦出現故障，采用傳統的接觸式診斷方法，既耗費時間又浪費金錢。而紅外熱像儀的出現，改變了這一現狀!

　　那么

　　紅外熱像儀是如何檢測電路板的呢?

　　恰好，F(xiàn)LIR與中華工控網近日

　　聯合舉辦了紅外熱像產品有獎體驗活動

　　來自某湖南學院的莫老師

　　正好使用FLIR E5紅外熱像儀

　　檢測了電路板的狀態

　　真實反映了紅外熱像儀檢測電路板的功效

　　下面請跟著小菲

　　進入莫老師的產品體驗過程

　　看看FLIR E5的功效

　　使用場景描述：

　　這次試用，主要是對相關試驗設備、電路板進行了檢測，包括有風光互補設備、開發試驗電路板、單片機學習開發板等。

　　1.單片機學習開發板

　　平常的電路板試驗，可能會注意到元件的發熱情況，但通常那只是一種“感知”而不是“目測”——今天，就要直接用眼睛“看看”它的溫度。

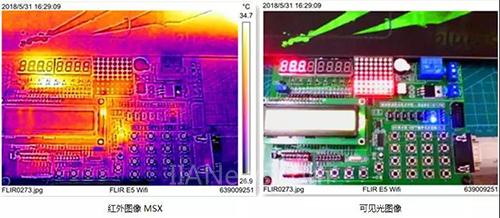

　　圖1 電路板的熱圖像和可見光圖像對照

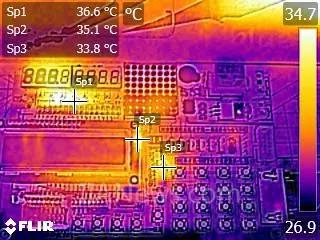

　　圖2 感興趣點的溫度(點測量)

　　通過圖1和圖2可以判定，單片機學習板體溫正常。因?yàn)閱纹瑱C(jī)溫度最高的三個部位sp1、sp2和sp3，溫度都在正常范圍內。

　　2.試驗電路板檢測

　　下面是一個32位閃存微控制器(STM32)最小系統，從圖像中看到，其溫度最高點不在芯片上;應當是由于電路板功耗不大，而整體溫度的區別也不大。

　　圖3

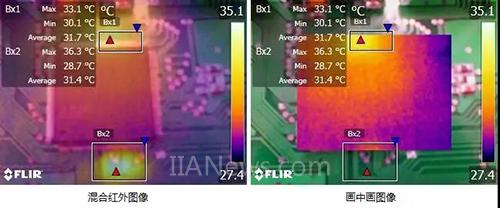

　　圖3是STM32及外圍電路，采用了混合紅外圖像和畫中畫圖像進行比對。

　　3.風光互補發電試驗設備的檢測

　　該設備是對光伏發電和風力發電的模擬，由光伏供電裝置、風力供電裝置、供電控制系統等組成;圖4～6為對其幾個部位的簡單觀察。

　　圖4

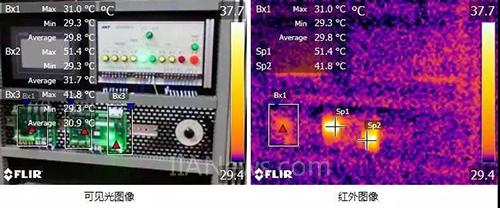

　　圖4是光伏供電系統局部，通過FLIR E5觀察兩塊電路板的發熱情況。

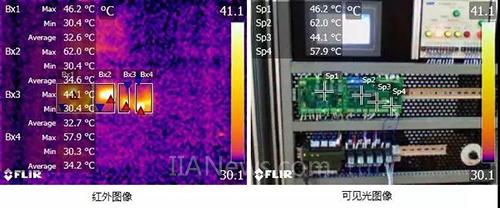

　　圖5

　　圖5為風力供電系統局部，可看到Sp2處的溫度高達62℃;該數值即使由于儀表參數等設置不恰當而存在測試偏差，但是因?yàn)闇y(cè)試條件一致，仍然可以作為參考比對。該點溫度較高，但從設備能夠正常工作來看，應當是在允許范圍內，可見設備元器件需有一定耐環境性。

　　圖6

　　圖6是風力供電裝置，左右兩圖顯示的最高溫度值不一致，是因?yàn)閮烧叩臏y(cè)試區域、測試點不一樣。通過紅外圖像可以判定，電機的熱度較為均勻，溫度只有30℃左右，風力供電裝置正常運轉。

　　以上就是莫老師的產品體驗過程

　　那么FLIR E5功效如何呢

　　聽聽莫老師怎么說

　　感覺FLIR E5基本的操作較為簡便，它可以同時生成紅外圖像和可見光圖像、提供MSX圖像，這為觀察點在圖像上的定位和比對提供了方便;加之FLIR Tools軟件對圖像分析等，則更加強和延伸了熱像儀的功能。

　　這兩年與電路板打交道稍多，開始的想法是通過觀察電路板元件的發熱狀態，有效地掌握電路板的工作情況，為評測設計制版效果改進點提供依據。比如，可以觀察到虛焊等引起的異常發熱、散熱效果、輻射熱的影響等，在產品開發、維修中均可應用。

　　但FLIR E5的應用不止于此，根據其檢測原理，諸如管路檢漏、食品的發酵過程、食品腐敗前兆監測，或者是疾病的觀察、診斷等，凡屬伴隨有發熱反應、或溫度不均勻的現象，或許都可以嘗試。

　　其實，不僅僅于此，F(xiàn)LIR E5紅外熱像儀功能強大，采用 MSX ? 技術，能夠提供非同一般的熱成像細節，獲得精確的溫度測量結果;

　　而且，F(xiàn)LIR E5還具有Wi-Fi連接功能，能通過FLIR Tools移動應用程序，連接至智能手機和平板電腦，可以輕松地分享圖像、發送報告;

　　另外，F(xiàn)LIR E5簡單易用，且價格極為經濟實惠，可謂是是建筑、電氣和機械應用領域的，理想故障排除工具。
