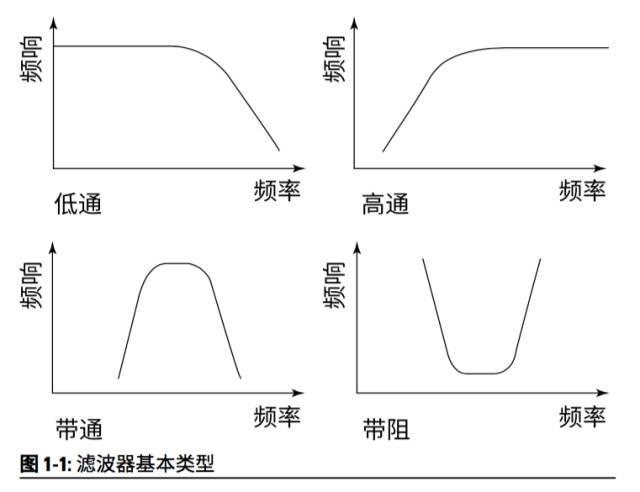

濾波器是用于移除信號中不需要的頻率分量，同時保留需要的頻率分量。如果按照接收或抑制信號的不同方式，濾波器基本分為四種低通、高通、帶通和帶阻（帶拒）濾波器。
今天我們不講這些。隨著聲波濾波器技術的不斷演進，迎接全球向4G網絡遷移過程中遭遇的挑戰。Q君給大家介紹的是用于解決移動設備濾波的兩種技術：聲表面波濾波器（Surface Acoustic Wave，簡稱SAW）和體聲波濾波器（Bulk Acoustic Wave，簡稱BAW）。
SAW
SAW廣泛用于2G和3G接收器前端、雙工器以及接收濾波器，綜合低插入損耗與良好抑制性能，可以達到大帶寬，并且與傳統空腔濾波器和陶瓷濾波器相比，其體積只有前者的零頭。
優勢
SAW的主要優勢是能夠極好地滿足最高1.9 GHz標準濾波器應用，包括 、GSM、CDMA和3G等標準頻帶，以及部分4頻帶。目前采用晶圓級封裝等技術縮小聲表面波濾波器的體積，這使得多個頻帶的濾波器和雙工器都可集成到一塊芯片。隨著智能手機功能的不斷豐富，這一點越發重要。
局限性
在頻率高于大約1 GHz時，這種濾波器的選擇度下降；在頻率達到大約2.5 GHz時，聲表面波僅限于中等性能需求的應用。另外，SAW對溫度非常敏感。當溫度上升時，聲表面波濾波器的頻響最大可能下降4 MHz。由于保護頻帶越來越窄，并且消費設備的指定工作溫度范圍較大(通常為 -20°C 至 85°C)，因此這種局限性的影響越來越嚴重。
BAW
BAW能夠在更高頻率等級，以更低的插入損耗，提供出眾的性能(更高質量因子)。通過使用體聲波技術，能夠開發邊緣斜率極高和抑制能力優秀的窄帶濾波器。這使得體聲波成為解決許多干涉難題的首選技術。
優勢
工作頻率約1.5 GHz，使其與聲表面波技術的互補(后者在較低頻率下更為有效)。體聲波可以處理的頻率高達6 GHz，在頻率高于1.9 GHz的新型LTE頻帶中多有使用。另外，對于LTE/Wi-Fi共存濾波器，體聲波也非常有效。
體聲波濾波器的尺寸隨著頻率的升高而降低，這使得體聲波濾波器成為適用于最嚴格的3G和4G應用的理想濾波器。此外，即使在寬帶寬，體聲波的設計對溫度變化的敏感性也低得多。
作為一臺功能豐富的國際通用手機，目前可能需要過濾最多15個頻帶上的2G、3G和4G收發通路，此外還有 Wi-Fi、藍牙和全球導航衛星系統 (GNSS)。統計一下，這樣一部手機可能需要最多30至40個濾波器。
