• 關鍵詞：                                                                PNA3B14—1ROA                                                                凈化水破壞系統

• 摘要：本文介紹PNA3B14—1ROA在凈化水破壞系統中的應用。

　　1 改造項目

　　凈化水場破壞器部分是所有配套系統的龍頭部分，它的作用是利用少量的電功率將給定流量的含載臭氧的空氣從0℃加熱到350℃，以便在該空氣排放到大氣層之前破壞其臭氧層。從蓄水池引入的含臭氧的空氣引入換熱器A點的端部加熱，所引入的空氣跨過換熱器的初級電路并通過次級電路進行加熱。當該空氣離開B時，其溫度大約可達到300℃。進入加熱器的C，并保持在D點處于預設定的溫度，最后通過次級電路E和F之間，并通過初級電路對其進行冷卻。空氣在溫度40~50℃之間離開熱破壞器，通過風扇吸收，然后排放到大氣。此系統是由溫度控制器來進行溫度控制，溫度控制器一旦損壞，加熱器將不再加熱，整個破壞系統將停止。它會使臭氧發生器聯鎖動作停止工作。

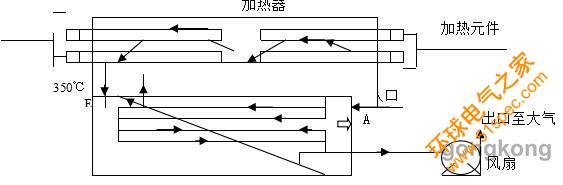

　　原理圖如下所示：

　　圖1 原 理 圖

　　2 溫度控制系統

　　在加熱出口管內的溫度探頭（Pt100）產生一個信號，由P、I、D溫度控制器來接收，并將該輸出信號施加給一個三相分級器。即425S固態繼電器，P、I、D溫度顯示表輸出的信號，將分級器（425S固態繼電器）的硅管釋放到較大或較小范圍，從而將較大或較小電壓施加到熱電阻接線柱上，由此按著探頭測量的溫度來調節電功率。

　　3改造方法

　　選定PNA3B14—1ROA型多功能調節器進行代替，按原有的工作原理?xiàng)l件進行編程，其原理如下：

　　當溫度從0℃開始加溫時，儀表控制輸出最大值（即溫度與控制輸出成反比關系），溫度逐漸升高，當溫度升到300℃時圖2中的J1繼電器的常開觸點閉合，其觸點替代原始圖即圖3中的 31、33 觸點，使KA1繼電器得點吸合，其觸點控制風機的高速和低速運轉的切換。替代原理圖（即圖2）中的J2繼電器，儀表加電就得電吸合，其閉合觸點替代原始圖（即圖3 ）中的  34、36的閉合點，其作用當溫度超過設定溫度時，如：370℃閉合點斷開，切斷加熱源，起到保護作用。解決了原始圖中（即圖3）的兩對觸點。關鍵的問題是，替代的PNA3B14-1R0A型多功能調節器的輸出是4-20mA電流信號，而三相分級器即425S 固態繼電器其接收的是10V DC電壓信號，這是難點之一。在替代表輸出上并聯一個電阻，可轉換成電壓信號，但需并聯多大的電阻才能達到原有的工作要求，經試驗，在替代表輸出上并聯500Ω的電阻，可使輸出20mA時，電壓達到接近9V。難點之二，替代的 PNA3B14-1R0A，調

　　節器溫度輸入的是電壓信號，而原表直接輸入電阻信號，經實驗在溫度變送器輸出端并接一250Ω的電阻即可解決。完全滿足原有的工作條件，反復調試替代儀表，完全穩定的按原設計的要求進行工作。

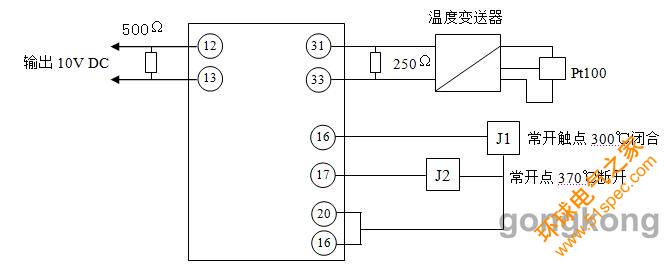

　　圖2 破壞器溫度控制器替代儀表原理

　　圖3 原始圖

　　4 改造效果

　　通過對破壞器溫度控制的改造，可使編程和操作簡單化，更直觀，更可靠，壽命比原裝表更長，從而使溫度控制系統具有高安全，更可靠的滿足系統自動化的運行要求，保證人們喝上放心的、達到國際標準的水。

　　作者：楊寶星
