0 引言

  高電壓試驗數據處理包括試驗數據采集、試驗數據處理和試驗報告審批三個環節；目前，使用的高電壓計量器自動系統，僅能對試驗報告進行登記、檢索和查詢。隋著工業交換機應用和網絡技術的發展，使高電壓試驗數據處理全過程自動化成為可能。

　　工業交換機可以有線、無線和光三大類交換機；根據高電壓試驗室特點，選用成本低和抗干擾的小型工業交換機，即ES2208。ES2208是一款采用REALTEK RTL8370N 芯片的8口10/100/1000Mbps 非管理型以太網交換機。

360企業云盤的性能，滿足高電壓試驗數據處理全過程的要求。

  本文從高電壓試驗數據處理的傳統模式入手，構建基于工業交換機高電壓試驗數據處理平臺；介紹該平臺的硬件配置和功能；最后，展示該平臺的現場和結果。

1 高電壓試驗數據處理的傳統模式

　　高電壓試驗數據處理的傳統模式為試驗數據采集、試驗數據處理和試驗報告審批；其全過程均為紙質文擋和手工作業；高電壓試驗數據處理的傳統模式流程如圖1。

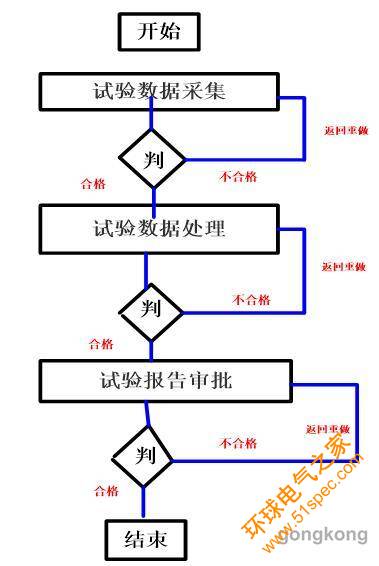

圖1 高電壓試驗數據處理的傳統模式流程

2 基于工業交換機的高電壓試驗數據處理平臺硬件配置

　　基于工業交換機的高電壓試驗數據處理平臺硬件配置如圖2：工業交換機由poe供電交換機、ES2208以太網交換機和無線Modem(貓)組成；ES2208以太網交換機網聯采集卡、示波器、PC機、攝象頭等完成試驗數據的采集，并網聯到人機互動。人機互動組建小型無線網，人機互動1-3分別完成試驗數據處理并出具試驗報告；將電子文檔報告網上傳到試驗辦公室，進行校準、審核和批準。

　　poe供電交換機是一個典型的以太網供電系統。在配線柜里保留以太網交換機設備，用一個帶電源供電集線器(Midspan HUB)給局域網的雙絞線提供電源。在雙絞線的末端，該電源用來驅動電話、有線接入點、相機和其他設備。為避免斷電，可以選用一個UPS。

　　ES2208是一款采用REALTEK RTL8370N 芯片的8口10/100/1000Mbps 非管理型以太網交換機。此產品提供8個10/100/1000Mbps 自適應端口，高集成度設計，小巧、輕便，操作簡單，適用于中小型辦公和家庭網絡。采用存儲轉發技術，結合動態內存分配，確保有效的分配到每一個端口。流量 控制保證節點在傳送和接收時，盡可能的避免數據包丟失。兼容10base-T ，100base-TX，1000base-T 三種網絡環境，端口速度10/100/1000Mbps 自動匹配，豐富的QoS策略滿足不同用戶的需求，支持look-back detection/prevention，LED燈動態顯示電源、網路通斷情況。

圖2 基于工業交換機高的電壓試驗數據處理平臺硬件配置

3 基于工業交換機的高電壓試驗數據處理平臺的功能

　　基于工業交換機的高電壓試驗數據處理平臺的特點是全電子文擋，實現無紙辦公。基于工業交換機的高電壓試驗數據處理平臺的功能：試驗數據采集、試驗數據處理和試驗報告審批。處理平臺的功能；利用360企業云盤的共享群和文件同步屬性來完成。利用360企業云盤實理試驗數據處理平臺的功能的步驟如下：

3.1)點擊360企業云盤，輸入360企業云盤悵號與密碼和進入360企業云盤共享群

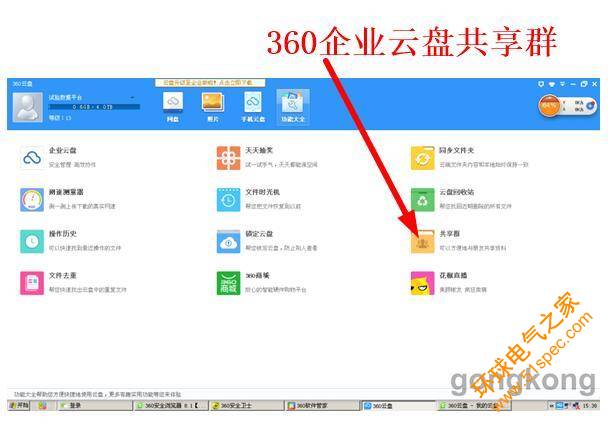

圖3 進入360企業云盤共享群

3.2)進入試驗數據處理平臺的試驗數據采集

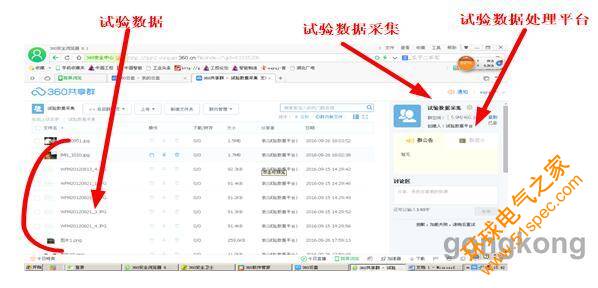

圖4 進入試驗數據處理平臺的試驗數據采集

3.3)進入試驗數據處理平臺的試驗數據處理

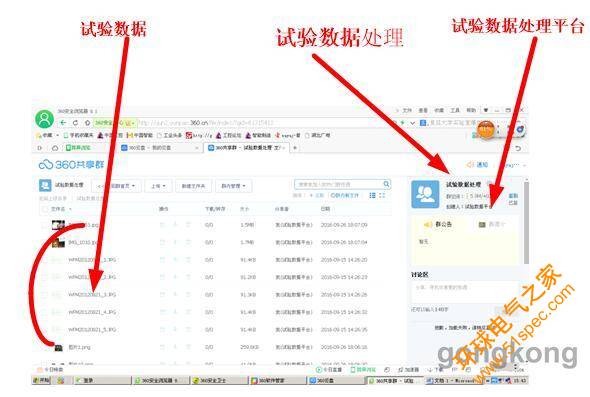

圖5 進入試驗數據處理平臺的試驗數據處理

3.4)進入試驗數據處理平臺試驗報告審批

圖6 進入試驗數據處理平臺的試驗報告審批

4 基于工業交換機的高電壓試驗數據處理平臺的現場和結果

4.1)試驗數據處理平臺的試驗數據采集現場和結果

　　采集試驗數據在高電壓試驗大廳進行，圖7為高電壓試驗大廳一角現場照片；大廳左邊為工頻控制室，大廳右邊為沖擊控制室，其中間為試區。ES2208以太網交換機配置在工頻控制室。

　　試驗數據處理平臺的試驗數據采集結果如圖8-9。

圖7　采集試驗數據高電壓試驗大廳一角現場照片

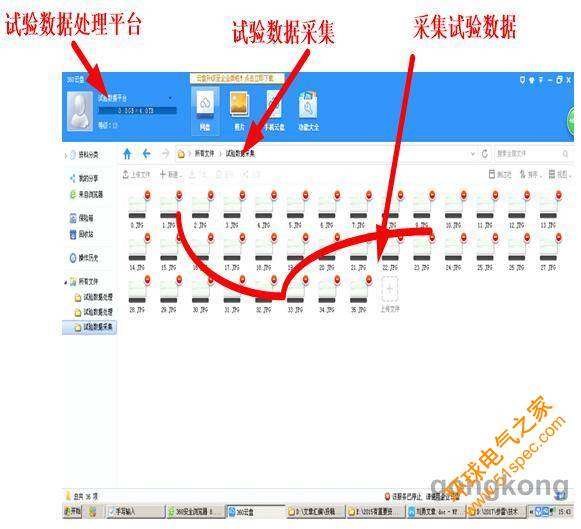

圖8 試驗數據處理平臺

圖9 采集試驗數據

4.2)試驗數據處理平臺的試驗數據處理現場和結果

　　試驗數據處理平臺的試驗數據處理現場和結果如圖10-11。

圖10 試驗數據處理中心現場照片(硬件聯調)

圖11 處理試驗數據

4.3)處理試驗數據處理平臺的試驗報告審批現場和結果

試驗數據處理平臺的試驗報告審批現場（國家高電壓計量站）和結果如圖12-13。

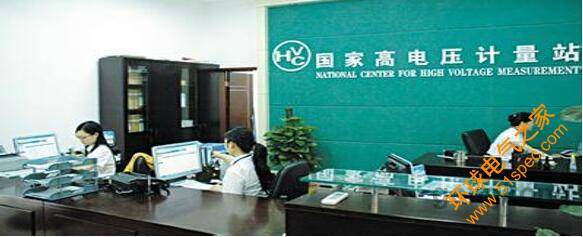

圖12 國家高電壓計量站對外窗口照片

圖13 試驗報告審批文檔

　　試驗報告、審批和文檔詳見圖14-16。

圖14 試驗報告審批

圖15 試驗報告匯總
