氣壓噴涂裝置由空氣壓縮機、噴槍、油水分離器、軟管、貯漆罐、噴涂柜(室)等組成。如圖5所示。

噴涂涂裝設備配置示意圖

（1）小型空壓機（氣泵）  （2）油水分離器   （3）噴漆槍

空氣壓縮機簡稱空壓機,也稱氣泵。為低壓空氣壓縮機。一般噴涂施工只要0.2-06兆帕(2-6千克力/厘米2)。空壓機按每分鐘供氣量分成小型(10米2/分),中型(l0~30米2/分)和大型(30米2/分以上),可根據涂裝批量和配置的噴槍數量來選定。從空壓機的外形結構來區分:有固定式和移動式。圖6就是機身下有輪子的移動式空壓機。通常空壓機配有壓力表、安全閥。在使用前應先檢査它的可靠性。可調好一個預定的泄氣壓力(如0·6兆帕(6千克力/厘米2)),再啟動空壓機,關閉壓縮空氣的輸出閥門,同時觀察壓力表指針升到預定泄氣壓力時,安全閥就自動泄氣減壓。經檢查正常后可正式與油水分離器連接使用。如空壓機不帶安全同與壓力表,,則可把安全閥與壓力表配置在油水分離器或貯氣罐上。在正式使用前也要進行安全閥的試驗,以保證安全生產。

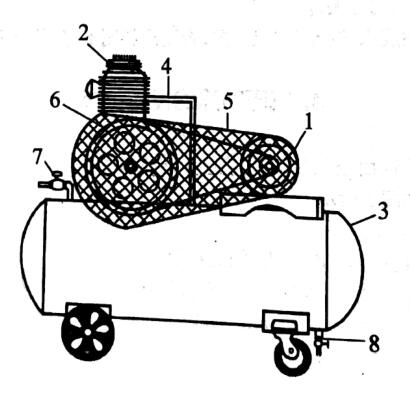

移動式小型空壓機

（1）電動機 （2）泵頭 （3）儲氣罐 （4）進氣管 （5）輪帶罩 （6）油孔 （7）排氣閥 （8）放油水閥門

空壓機在使用過程中要定期檢査,轉動部位要經常加油潤滑,要保持各部位的清潔。運轉時問不宜過長,不應過載和空裁。空壓機每次啟動前要先放凈機內油、水,關閉排氣閥門(如圖6之(7)),等達到所需的噴涂壓力后再打開排氣閥門供噴涂使用。關機前,應先關閉排氣閥門,再關閉空壓機的電源,以免倒吸。
