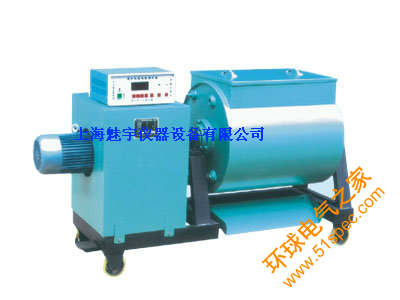

單臥軸混凝土攪拌機操作規程：
◆將混凝土拌合物裝入料筒內，合上筒蓋，根據攪拌時間調整時間繼電器的定時（必須在斷電情況下調整）。
◆按動啟動按鈕，主軸便帶動攪拌鏟運轉，達到設定時間后自動停車。
◆卸料時先停機，然后將料體位限制受柄松開，再旋轉手輪，由蝸輪帶動料筒旋轉到便于出料的位置，停止轉動，然后啟動機器使主軸運轉方可排出物料，直至將料排干凈停止主軸運轉，旋轉手輪使物料筒復位。
◆清洗料筒，將水到入料筒內使主軸運轉將料筒內殘余物料清洗干凈或用砂子清洗也可。
◆啟動前首先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰，應及時調整。
◆減速箱應注入機油后方能使用，卸料蝸輪及滑動軸承處也應注入機油。
◆清理料筒內雜料，將筒體限位裝置鎖緊，然后啟動機器，如在啟動后發現運轉方向不符合要求時，應及時切斷電源，將導線的任意兩根相線互換位置，再重新啟動。

單臥軸混凝土攪拌機參數：
◆攪拌機類型： 強力攪拌機。
◆應用領域： 工程建筑。
◆物料類型： 固體顆粒。
◆適用物料： 混凝土。
◆動力類型： 電動。
◆布局形式： 臥式。
◆攪拌方式： 強制式攪拌。
◆作業方式： 連續作業式。
◆攪拌鼓形狀： 鼓筒型 。
◆裝置方式： 移動式。
◆型號：SJD-60L。
◆進料容量：88L。
◆出料容量：60L。
◆最大出料容量：66L。
◆攪拌均勻時間：≤47秒。
◆攪拌軸轉速：45轉/分。
◆電動機功率： 2.2kw。
◆電源電壓： 380V。
◆外形尺寸：1520×530×1060mm。
◆重量： 約280公斤。

單臥軸混凝土攪拌機簡介：
混凝土攪拌機把水泥、砂石材料和水混合并制成混凝土混合料的機械?；炷翑嚢铏C(jī)由拌筒、加料和卸料機構、傳動機構、機架和支承裝置組成?；炷翑嚢铏C(jī)通過軸與傳動機構連接的動力機構帶動的滾筒，在滾筒筒體上裝圍繞滾筒筒體設置的齒圈，傳動軸上設置與齒圈嚙合的齒輪，來實現攪拌工作。混凝土攪拌機結構簡單、合理，采用齒輪、齒圈嚙合后，可有效克服雨霧天氣時，托輪和攪拌機滾筒之間的打滑現象；采用的傳動機構可進一步保證消除托輪和攪拌機滾筒之間的打滑現象。
單臥軸混凝土攪拌機適用于建筑科研和建筑公司及混凝土構件單位試驗室。可攪拌普通混凝土和輕質混凝土，混凝土攪拌機也可用到其它行業試驗室對不同的物料進行攪拌。

單臥軸混凝土攪拌機安裝：
機器打開包裝后，應檢查減速電機、料筒、軸承座等在運輸過程中有無損壞，緊固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面。攪拌機搬運時應用繩索系在機架上，不可套在攪拌軸上，攪拌機底座下面按有鐵質輪子，可移動。

單臥軸混凝土攪拌機維修與保養：
◆根據使用情況對軸承部件定期加油潤滑，減速箱潤滑參照其產品使用說明書。
◆定期檢查機器的密封情況，發現有漏漿處應檢查密封墊的質量。
◆經常檢查鏟片的緊固情況，如有松動應及時擰緊。
◆經常檢查電器控制系統是否接觸良好和干燥。
◆攪拌機經長期使用后，鏟片與攪拌筒要磨損，根據磨損情況進行調整或更換。
◆在攪拌過程中切勿將手和棒狀物插入筒內，以免發生危險。

用途：
20型工程鉆機采用高速切割技術，與薄壁金鋼石鉆頭配套，廣泛用于工程建筑、市政工程、設備安裝工程和建筑質量檢查工程等領域的鉆孔與取芯。
▲在公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。
▲安裝大型機械設備鉆地腳螺栓孔。
▲安設橋梁扶手及交通安全防護欄桿鉆孔。

操作過程：
▲使用前準備工作：
→加入93＃無鉛汽油和高級潤滑油，加入機油的多少可根據機油尺刻度為準。
→在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。
→準備好水源。
→檢查各部位螺絲是否松動。

▲安裝：
鉆頭對準孔位后，把三個行走輪搬起，讓底座落入地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可以將鉆機固定，若打的孔徑較大、鉆機自身重量不穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺拴加上壓桿（如槽鋼等）來固定鉆機。鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。

▲開孔：
以上工作做好后，即可開孔作業，裝上鉆頭，啟動汽油機（詳情見汽油機用戶手冊）把進水管放入水桶內，水桶要提到高出水泵位置，然后手捏氣囊把水吸入水泵，水泵上水后把水桶放到地面即可。油門調至最大，開始輕搖給進手柄，使鉆頭緩慢接觸地面。開孔要訣：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒毀鉆頭和水封。

▲正常鉆入：
當開孔鉆進2-3mm深后，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣是：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。

▲終孔：
到達所取深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉沖洗干凈，以防巖粉沉淀導致埋鉆，造成取芯困難。

注意與保養：
▲當出現卡鉆時，不允許采用強行啟動機器的辦法來排除卡鉆，而應采取人工方法（如用加長扳手轉動鉆頭）排除后方可重新啟動機器。
▲當巖芯卡在鉆頭內時，應立即停止鉆進，及時清除。清除時，只允許用橡膠錘或軟木棍敲擊鋼體，反復敲擊即可將巖芯清除出來。嚴禁用鐵錘敲擊鉆頭或巖芯，嚴禁用鐵棍從鉆頭后部插入敲擊巖芯，以免損壞薄壁鉆頭。
▲使用前應仔細閱讀（汽油機用戶用冊）。
▲嚴禁無水作業。
▲取芯完成后，要把適當部位擦凈、晾干、涂油。
▲要有專業人員負責使用保養，以保持機器的正常使用。
▲經常查看汽油、機油，以防短油造成機器損傷影響壽命。
▲機器長時間使用或使用多次后，應檢查一遍各部位螺拴是否有松動現象，以防影響和耽誤正常使用。
▲如機器長時間不使用，應把機器化油器中汽油放凈，以防化油器油浸時間過長，下次不易啟動。

簡介：
該產品為HZ系列金鋼石工程鉆機之一。采用汽油發電機為動力（進口本田原裝）啟動快捷，操作簡便，運轉可靠，適用于無電力場所和較大口徑的工程鉆孔。采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行走輪，移動方便。采用高速切割技術與薄壁金鋼石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。

參數：
▲最大鉆孔直徑：200mm。
▲最大鉆孔深度：700mm（使用加長桿或加長芯管時可達1500mm）。
▲輸出鉆速：800-1200轉/分。
▲功率：9.0馬力（本田汽油機） 。
▲機重：110千克（汽油機）。

特點：
▲采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行走輪，移動方便。
▲采用高速切割技術與薄壁金鋼石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。
