相序是指發電機三相電壓達到最大值的順序，水輪發電機和系統相序不同時并列，是非同期并列最嚴重的情況，將使發電機受到嚴重損壞。新裝水輪發電機和大修過一次回路的水輪發電機并列前必須核對相序，以防止非同期并列。核對發電機和電網相序的方法很多，常見的有如下幾種。

　　1　電動機法

　　用一臺普通的三相感應電動機接在廠用電源上，先由系統供給廠用電，記下電動機的旋轉方向，然后用發電機供給廠用電，觀察電動機的旋轉方向。如果轉向與電網相同，則說明發電機與系統相序相同；如果轉向不同，說明兩者相序不同。相序不同時，停下發電機對換任意兩條出線再核查相序。

　　2　相序表法

　　相序表只能用在電壓為500V以下情況，對于新安裝的發電機，在第一次起動后未加勵磁的條件下，可在發電機定子出口處測量發電機的殘壓和相序。發電機升壓后，對于高壓發電機，可以把相序表接在匯流母線電壓互感器的二次側，然后分別把系統電源和發電機送上匯流母線，觀察相序表指示的旋轉方向，方向一致則相序相同，方向相反則相序不同。對低壓機組可把相序表直接接在匯流母線上，方法同上。對于一條匯流母線上接有幾臺發電機的電站，可以把相序表接在發電機電壓互感器的二次側，拆開發電機電纜引線接頭(注意保持安全距離)，然后合上發電機的隔離開關和斷路器，由系統供電，記錄相序表旋轉方向；再拉開發電機斷路器和隔離開關，恢復電纜接線，起動發電機升速、升壓至額定值，這時電壓互感器接發電機電源，觀察相序表轉向并與上次記錄比較，即可判斷發電機與電網的相序是否相同。

　　3　自制不動相序指示器

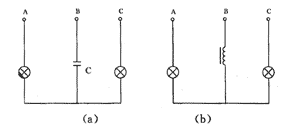

　　當不便在匯流母線和廠用電源上核對相序且又沒有相序表，可按圖1(a)接線自制不動相序指示器檢查相序。根據經驗，電容器C最好選用8μF以上，耐壓不低于450V的；燈泡可用普通白熾燈，最好選用同一廠家生產的15W燈泡。習慣上把接有電容器的端子接到中相，假定為B相。由于電容器上的電壓向量落后其電流向量，因此使它后面一相燈泡承受的電壓略高，燈泡較亮的為C相，較暗的A相。對400V電源，每相應用兩個相同的燈泡串聯。第一次測定后，最好把燈泡位置互相交換后再測定一次，燈泡互換后，原來亮的應變暗，暗的應變亮，以防止由于燈泡特性不同而造成判斷錯誤。測定時如果兩相燈泡亮度相同，說明接電容器的相斷線。

圖1　不動相序指示器

　　如果現場沒有合適的電容器，可以用接觸器的電磁繞組來代替，將其鐵芯銜鐵閉合，用棉線綁緊，如圖1(b)。如果有電磁繞組的接中相，假定B相，由于電感上的電壓向量超前電流向量，則燈泡較亮的是A相，較暗的是C相。

　　4　電壓互感器

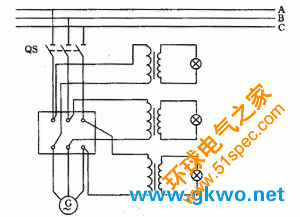

　　將發電機斷路器和隔離開關拉開，用3只或2只單相電壓互感器，將每只一次側兩端接在斷路器一相的兩側套管上，二次側接2倍于二次側電壓的白熾燈泡，如圖2所示。然后合上隔離開關，把發電機轉速和電壓升至額定值，若所有燈泡同時發亮同時熄滅，則發電機和電網相序相同，否則必須交換發電機出線的兩相位置，并重新檢查。采用高壓開關柜作為發電機主開關的電站，用這種方法檢查相序，引線對地安全距離難以保證。

圖2　用電壓互感器法檢查相序

　　對于低壓機組，可以不用電壓互感器，但每相要有兩個220V的燈泡串聯，跨接在斷路器兩側，只要發電機與電網相序一致，且頻率和電壓很接近時，三組指示燈泡將同時不斷的一明一暗，否則三相燈光不是同明同暗變化，而是旋轉發光。
