一、三相變壓器組

    1定義

    由三臺完全相同的單相變壓器按三相連接方式連接而成三相組成變壓器。

    2特點

    3個鐵心獨立；三相磁路互不關聯；三相電壓對稱時，三相勵磁電流和磁通也對稱。

    二、三相芯式變壓器

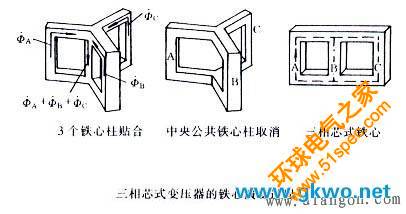

    1演變過程


   把三臺單相變壓器的一個邊(鐵心柱)貼合在一起，各相磁路就自然主要通過未貼合的一個柱上。這時，在中央公共鐵心柱內的磁通為三相磁通之和。當三相變壓器正常運行(三相對稱)時，合成磁通為零，因此中央公共鐵心柱可以省去。為了工藝上能制造方便，使中間相軛部磁路縮短，3個相的鐵心柱排在一個平面上，于是得到三相芯式變壓器。

    2特點

    (1)變壓器三相鐵心互不獨立；(2)三相磁路互相關聯；(3)中間相的磁路短，磁阻小，勵磁電流不平衡，但對實際運行的變壓器，其影響極小。

    3比較

    在相同的SN下，芯式變壓器經濟，效率高，省材料；組成變壓器，單個變壓器體積小，重量小，便于運輸。
