• 關鍵詞：                                                                遠程監測                                                                物聯網系統                                                                PLC物聯網

• 摘要：本文提供了一個西門子PLC遠程物聯的基本框架與技術實現要點。能夠快速實現西門子PLC S7-200SMART/S7-300/S7-400/S7-1200/S7-1500的實時遠程監測與管理。

　　本文提供了一個西門子PLC遠程物聯的基本框架與技術實現要點。能夠快速實現西門子PLC S7-200SMART/S7-300/S7-400/S7-1200/S7-1500的實時遠程監測與管理。

　　在現有技術，通常的做法是采用GPRS將現有PLC的RS485端口映射到局域網內或者遠程，通過較低帶寬實現PLC的程序更新等操作，該技術主要完成遠程升級與診斷。但是，使用下來速度可靠性不高，經常出現不穩定的情況。

　　征邁科技長期從事設備的互聯互通以及西門子PLC聯網改造，西門子與上位機數據交互協同等核心技術研發。

　　由于使用現有PLC聯網設備（準確說應該是串口轉換設備/串口映像設備）不能滿足客戶現場越來越高頻率的數據交互，高可靠性的數據對接需求，我們研發了現在這套PLC遠程物聯網方案。

　　該方案采用實時的MQTT物聯網傳輸協議，結合幾年積累的西門子PLC交互協議，真正實現了PLC的實時物聯。

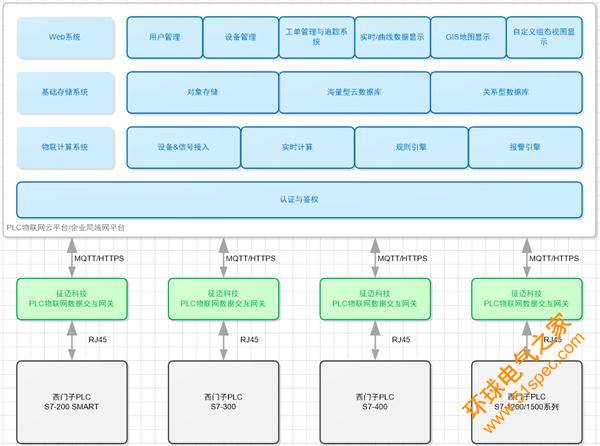

系統構架如下圖所示：

　　PLC物聯數據交互網關負責將PLC內存（中間M寄存器，數據寄存器，輸入寄存器，輸出寄存器）數據實時讀取并采用加密的方式上傳到物聯網云平臺；

　　并將云平臺的下發指令寫入指定的PLC內存寄存器中。

　　本系統可以部署在云端（可以供異地實時同步，多用戶訪問），也可以部署在本地服務器上實現廠內數據的匯總與實時管理。
