接手一臺LG變頻器，型號如上圖所示。上電后報接地故障，索性將相關故障檢測電路畫了一下。代換故障元件U13，將故障修復后，重標了一下正常狀態的靜態電路，供大家參考。

    故障檢測電路，包括電流信號檢測電路、功率模塊溫度檢測電路、直流回路電壓信號檢測電路、熔斷器狀態檢測電路等四大部分。

    其中電流信號檢測電路和電壓檢測電路，稍為復雜，又進而可分為數個部分。

    1、電流信號檢測電路

    1）模擬信號放大電路

    U12、U13（TL084C四運放IC）內部部分電路，對電流互感器輸出的電流信號進行初步（反相）放大后，經過電平位移，處理為MCU可以接受的電壓信號，送入MCU的79、80、81引腳。這是三路模擬電壓信號。

    2）電流信號基準電路

    由MCU的86腳（或?yàn)?5V供電引腳）的+5V，經U14反相處理為-9.7V的電流準電壓，再送入U(xiǎn)12、U13組成的反相器（與輸入信號構成加法器）電路，經衰減形成2.4V的電流基準（表征為零電流水平）信號，輸入MCU。

    3）過載/接地故障信號形成電路

    電流互感器輸出的采樣電流信號，經第一級放大后，同時輸入由D5~D7組成三相全波整流電路，得到IUVW全電流信號，經U14進一步處理為“單向電流信號”，送入后級窗口電壓比較器電路，過載發生時，據運行狀態的不同，報出過載或接地故障。

    2、直流電壓信號檢測電路

    1）從開關變壓器的-15V工作繞組，反向整流取出開關管飽和期間（相關于一次高壓繞組接入DC530V）產生的感生電壓（象征著DC530V的高低），由R46、R45分壓衰減為3.9V采樣信號，經U13電壓跟隨器處理后，輸入至MCU的83腳。此為一路模擬電壓信號，用于直流回路電壓顯示。

    2）D19整流輸出的電壓檢測信號，同時與ZD3構成的基準電壓信號相比較，當大于基準電壓時，光耦PC8導通，將過電壓信號故障信號輸入MCU的55腳。

    3、模擬溫度檢測信號

    模塊溫度變化由2k熱敏電阻取出，與R27、R61分壓后，由U13電壓跟隨后，輸入至MCU的83腳。

    4、熔斷器狀態檢測電路

    在熔斷器完好時，光耦PC6的輸入端電壓為0V，不能形成輸入側發光二極管的電流通路。當熔斷器熔斷后，F(xiàn)USE1兩端出現巨大的電壓差，經R30限流，光耦PC6輸出端4腳由+5V變?yōu)?V，將熔斷器的故障信號，輸入至MCU的75腳。

    同時，以上各路故障信號（熔斷器故障信號除外），同時還輸入F21（全稱為SN74F21）與門電路，處理后，送入MCU的52腳。

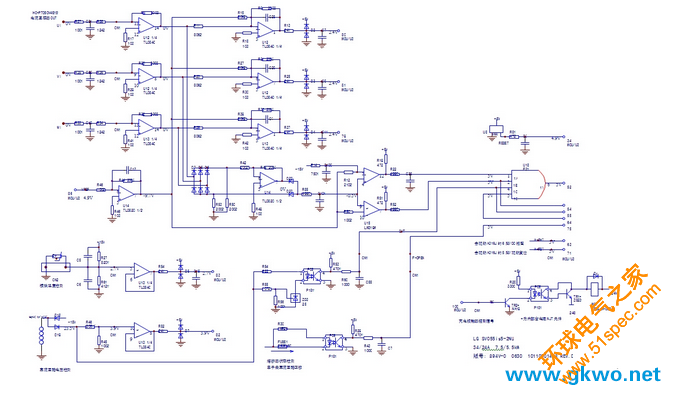

    該機型的故障檢測電路，在一圖中已經全了。也作了最簡要的原理分析，希望對大家有用。
