指針式萬用表分辨火線和零線
1接觸測量法
將萬用表轉換開關置于交流250V或500V擋，第一支表筆接電源的一端，第二支表筆接大地（比如水管、暖氣片等上面或潮濕的地面）。如果接地良好，當萬用表讀數為220V左右時，第一支表筆接的是電源的火線，如圖a所示。如果指針不動，說明第一支表筆接的是電源的零線。即使第二支表筆接地電阻大，當?shù)谝槐砉P接火線時，指針也會有明顯的偏轉。
2非接觸測量法
將萬用表轉換開關置于交流250V或500V擋，第一支表筆接電源的任一端,將第二支表筆懸空放置在桌子上，用手握住第二支表筆的絕緣桿部分（注意手不要接觸導電部分）。如果第一支表筆接的是火線，則表頭指針一般可偏轉2～10格,如圖所示。萬用表的靈敏度越高，偏轉越明顯。如果第一表筆接的零線，表頭指針不會偏轉。
【重要提醒】
此方法適用于任何型號的萬用表。這種方法不會對人體造成危險。因?yàn)?a title="中國指針萬用表網" href="http://www.www-990440.com/product/list.php?catid=723" target="_blank">指針萬用表的內阻20K /V，如果用于測量220V電壓，指針表的內阻為20K ×220V=4400 ，比較安全。
3指針式萬用表分辨火線和零線的注意事項
用指針式萬用表分辨火線和零線一定要注意安全。具體來說，表筆線的絕緣應良好，操作者的手及身體的任何部位均不能直接與表筆的金屬部分相接觸，以免發生觸電危險。
數字式萬用表分辨火線和零線
大家知道，數字萬用表的交流電壓擋的靈敏度很高，即使感應到微弱的電壓信號，也能從液晶屏上顯示出來，使用數字萬用表的ACV擋，用感應法尋找交流市電的火線，具有直觀、迅速、準確和安全的特點。
1接觸測量法

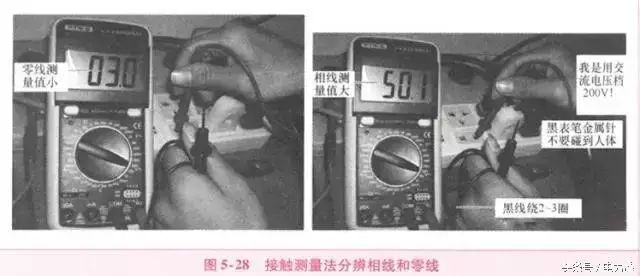

將數字萬用表撥至交流20V擋（或交流2V擋），取下黑表筆，將黑表筆插入V/Ω插孔，一手握住紅表筆的絕緣桿，用表筆尖依次碰觸兩個插孔，顯示值較大的為火線，如圖所示。
2非接觸測量法
有時，需要從戶外照明線中尋找火線；這時候可不需要?jiǎng)內ル娋€的絕緣皮，利用紅表筆依次碰觸兩根導線的絕緣外皮，其中讀數較大的就是火線；由于是感應電壓，故量程選擇交流2V最好。
3指針式萬用表分辨火線和零線的注意事項
用指針式萬用表分辨火線和零線一定要注意安全。具體來說，表筆線的絕緣應良好，操作者的手及身體的任何部位均不能直接與表筆的金屬部分相接觸，以免發生觸電危險。
萬用表檢測照明線路及裝置
在檢測照明線路及裝置時，一般是用電阻擋測量線路的通斷情況、初步測量線路和裝置的絕緣情況；用交流電壓擋測量線路或器件有無電壓以及電壓是否正常。
1用電阻擋測量線路電阻值
用電線路以及各種與電有關的電路，都可使用萬用表電阻擋進行測量。
由于電阻測試具有安全、方便、容易等特點，備受電路設計、檢修人員的推崇。通過測試線路電阻值的大小，確定線路是否斷路或短路；通過測試元器件正常電阻值與故障時電阻值并進行比較，確定元器件的好壞等。
測試照明線路及裝置的電阻時，應將被測試器件脫離電源，然后再進行檢測。
2萬用表檢測照明電路短路故障
故障現象及原因 照明線路短路時,線路電流很大,熔絲迅速熔斷,電路被切斷。若熔絲選擇太粗,則會燒毀導線,甚至引起火災。
照明線路短路的可能原因接線錯誤,相線與零線相碰接；導線絕緣層損壞，在損壞處碰線或接地；用電器具內部損壞；燈頭內部松動致使金屬片相碰短路，燈頭進水等。
萬用表查找短路故障
照明線路短路的故障現象比較明顯，但確定故障發生的部位卻比較復雜，我們可以采用電阻法檢查故障所在。
電阻法就是使用萬用表的電阻擋，測量導線間或用電器的電阻值，來判斷短路部位的一種方法。
發生短路后，應斷開配電板上的刀開關（或者斷路器），并將所有用電器插頭拔下來，全部切斷電源。用萬用表置于R×100擋，測量相線和零線的電阻值。如果指針趨于零(或產生偏轉)，說明線路有短路(或漏電)現象。逐段檢查干線和各分支線路，必要時切斷某一線路，測量兩線的電阻，確定故障所在位置。
【重要提醒】檢修時，應先找出短路點，可用萬用表的電阻擋在斷電情況下進行電路分段、分區域檢查。從負載端開始往前端一步步檢測，查看工作是線路造成還是元件造成的，就可以判斷出來了。排除短路故障點后,裝接合格的熔絲再送電。
萬用表檢測照明線路開路故障
故障現象及原因
照明線路開路時，電路無電壓，照明燈不亮，用電器不能工作。其原因有：熔絲熔斷、導線斷路、線頭松脫、開關損壞等。
開路故障的檢修
萬用表檢測照明線路開路故障時，在斷開電源的情況下，可以用萬用表電阻擋測量線路的通斷情況；也可以在通電的情況下，用萬用表交流電壓擋測量線路的電壓來確定故障點。
萬用表檢測照明線路漏電故障
照明線路漏電的原因
一是導線或電氣設備的絕緣受到外力損傷；
二是線路經長期運行，導致絕緣老化變質；
三是線路受潮氣侵襲或被污染，造成絕緣不良。
漏電故障的檢修
首先判斷是否確實漏電。可用指針式萬用表的R×10k擋測測量路絕緣電阻的大小，或數字萬用表置于交流電流擋（此時相當于一個電流表），串聯在總開關上，接通全部開關，取下所有負載（包括燈泡）。若有電流，則說明存在漏電現象。確定線路漏電后，可按以下步驟繼續進行檢查。
（1）判斷是相線與零線間漏電，還是相線與大地間漏電，或者二者兼而有之。方法是切斷零線，若電流表指示不變，則是相線與大地漏電；若電流表指示為零，是相線與零線間漏電；電流表指示變小但不為零，則是相線與零線、相線與大地間均漏電。
（2）確定漏電范圍。取下分路熔斷器或拉開斷路器，若電流表指示不變，則說明總線漏電；電流表指示為零，則為分路漏電；電流表指示變小但不為零，則表明是總線、分路均有漏電。
（3）找出漏電點。經上述檢查，再依次斷開該線路燈具的開關，當斷開某一開關時，電流表指示返零，則該分支線漏電；若變小則說明這一分支線漏電外，還有別處漏電；若所有燈具開關斷開后，電流表指示不變，則說明該段干線漏電。依次把事故范圍縮小，便可進一步檢查該段線路的接頭、以及導線穿墻處等地點是否漏電。找到漏電點后，應及時消除漏電故障。
【重要提醒】照明線路短路、開路、漏電是最常見的故障，只有我們進行具體的測量和分析，才能準確地找出故障點，判明故障性質，并采取有效措施，使故障盡快消除。
