9018無線話筒電路圖（一）

　　1、電路工作原理

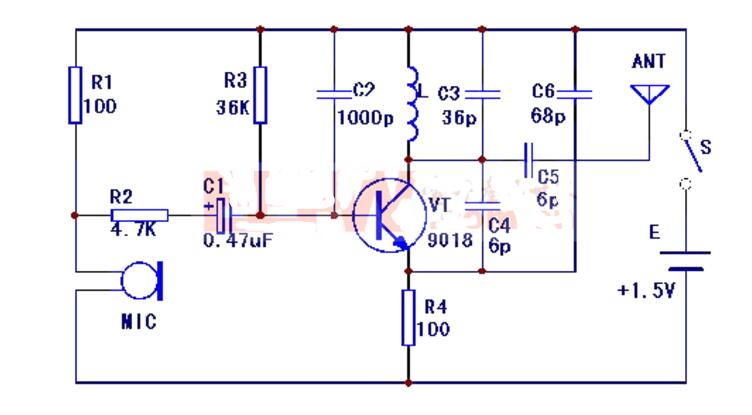

　　電路如下圖所示。VT1及相關元件組成電容三點式振蕩電路，產生的高頻波經C5從天線向外發射。為了使電路簡單，VT1同時也承擔了調頻管的功能，外界的聲音信號從MIC1中拾得，形成電信號，以C2耦合，送入VT1的基極，這個聲音電信號的電壓波動將影響到VT1的結電容變化，這樣當有聲音信號輸入時，VT1等組成的振蕩電路的頻率就隨著輸入電壓的波動而改變，即完成了頻率調制。

　　2、調試與安裝

　　本制作的電路比較簡單，焊接時注意不要焊錯。全部元件安裝完成后，最主要的內容是振蕩頻率的調試。打開一臺能夠收到FM波段的收音機，然后打開話筒開關，手持話筒，一邊對話筒講話一邊對收音機進行搜臺，直到收音機中傳出自己的聲音為止。如果在整個頻段（即88-108MHz）仍收不到自己的聲音則仔細撥動振蕩線圈L，撥動時只需拉開或縮小線圈每匝的距離，調整時應仔細。若調整線圈的松緊仍無湊效則應將L焊下來增加一匝或者減少一匝（因電子元件的參數影響），重新焊上后繼續上述調整。

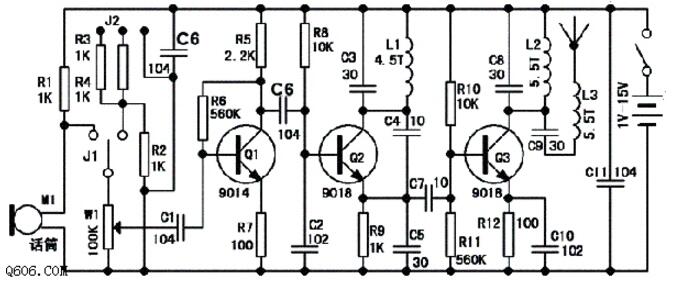

　　9018三極管組成的無線話筒電路圖（二）

　　發射頻率設計在FM收音機波段，因此可以配合任何FM收音機接收到該高頻信號，并從該高頻信號還原出聲音信號，從而完成各種用途。無線話筒用途：

　　1、無線話筒：用戶在唱歌、講話或者表演時可以360度的任意轉動和移動，不會有電線絆腳、扯后腿。

　　2、無線廣播：老師在講課時進行現場轉播，可以無數學生用收音機收叫講課，大大的增加了聽課人數。

　　3、無線叫賣器：在街上推銷商品時，用無線話筒叫賣具有一定新穎性，會收到比普通話筒好的廣告效果。

　　4、無線*：具有比較好的隱蔽性和安全性，可在遠處用收音機耳機收聽，不用擔心現場碰面而尷尬。

　　5、無線抱警器：實現一定距離的無人值守。例如可以在二樓*一樓之門鎖聲音，起防盜報警器的作用。

　　6、無線電子門鈴：由于可以無線傳播聲音，因此也可以無線傳播門鈴聲音，配對還可以改裝成無線對講機。

　　7、無線電子樂器：將口琴、二胡、吉它等樂器聲音用收音機接收，或者用功放擴大播出，可更好欣賞音樂。

　　8、電子助聽器：通過調節收音機或者話筒的音量，將聲音放大后再送入耳機，可以有效的改善老人聽力。

　　9、聲控小彩燈：將大功率功放輸出端的音箱改接成瓦數相當的6V、12V汽車電燈泡，調節音量合造位置。

　　10、讀書記憶增強器：和助聽器類似，將話筒對準自己，聽自己的讀書聲來排除外界干擾，起集中注意力作用。

　　11、小型廣播電臺：適合學校、工廠等單位自行舉辦各種節目，可以播放音樂、新聞、通知等，用收音機聽。

　　12、電視伴音轉發器：看電視時用耳機聽可以不影響別人睡覺，但受耳機線長控制。本裝置則可以不受此限制。

　　相關制作經驗：無線話筒線圈L1匝間距離變近和換容量大一點的電容關聯會使發射頻率變低；要使發射頻率變高，就需要采取相反的措施。和L1并聯的電容變化范圍不可以太大和太小，否則發射頻率會偏到離譜，甚至不會產生高頻發射信號（電路不會起振）。如果你想要更遠的傳輸距商，請給收音機和無線話筒增加更好的天線，并適當升高無線話筒的電源電壓。簡易型無線話筒中的L2用鐵線短路；調節增強型無線話筒中的L2、L3可以使距離會達到最遠。選用靈敏度更高、選擇性更強的高檔收音機可以進行更遠距離的接收。

　　9018無線話筒電路圖（三）

　　本無線話筒電路設計合理、造型美觀大方、傳聲距離遠、使用壽命長、經濟實惠、耗電小，適合普通FM調頻收音機使用。振蕩線圈L的制作：在Ф5mm的直柄鉆花上用Ф0.5mm的漆包線平繞4T脫后即成。振蕩線圈L的調整：打開收音機（置于FM段）和話筒開關，然后手持話筒，一邊對話筒講話一邊調收臺旋鈕，直到收音機中傳出自己的聲音為。如果在整個頻段（即88～108MHz）仍收不到自己的聲音，仔細撥動振蕩線圈L，撥動時只需拉開或縮小線圈每匝之間的距離，調整時應仔細。若調整線圈的松緊仍無湊效應將L焊下來增加一匝或者減少一匝（因電子元件參數的影響），重新焊上后繼續上述調整。在準備安裝制作前，請用萬用表篩選一下各個元件的質量，有條件的話將各瓷片電容測量一下電容量，這樣就萬無一失，一裝即成功。在焊接時要保證質量，不能出現虛焊、假焊、錯焊。

　　9018無線話筒電路圖（四）

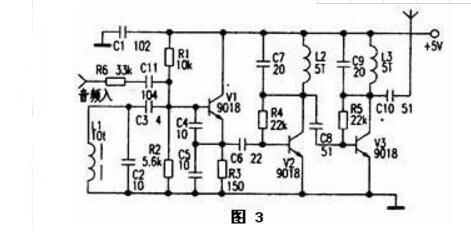

　　圖中是一種實用的50m調頻型無線耳機發射部分電路。該電路分為振蕩和信號放大部分。L1、C2-C5、V1等組成與黑白電視機高頻頭本振電路類似的改進型電容三點式振蕩器，頻率穩定性好，長時間工作不跑頻，實踐證明，業余情況下，采用該改進型的電容三點式振蕩器完全能勝任。筆者用電烙鐵直接烙焊V1的集電極數秒鐘后，在三極管的溫度很高的情況下，用普通收音機接收仍很正常，無跑頻現象。振蕩器的頻率主要由L1和C2決定，通過微調L1，可以覆蓋88-108MHZ范圍。音頻信號經R6、C11耦臺至V1的基極，V1的e、b極間電容隨音頻電壓的變化而引起振蕩頻率的變化，實現頻率調制。該電路中L，~L3用0.31mm漆包線在中3．5mm圓棒上單層平繞。誦過調整L1匝間間距微調振蕩頻率，再微調L2、L3的匝間間距以諧振子振蕩頻率，獲得最大輸出功率。

紅外開關電路設計（一）

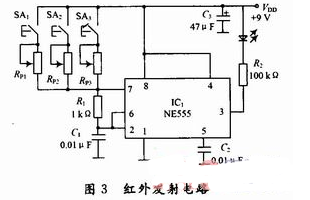

紅外發射電路采用NE555接成振蕩電路，如圖3所示。振蕩頻率由SA1～SA3開關控制，改變開關位置，即改變接入振蕩電路的電阻RP1～RP3，調節RP1～RP3，可以調節每一通道的具體頻率。振蕩脈沖由3號引腳輸出，驅動紅外發光二極管發射紅外光，即實現了用振蕩脈沖對紅外光的調制。

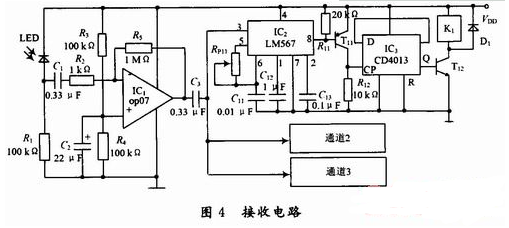

紅外接收電路主要由光敏二極管、集成運算放大器（OP07）、音頻鎖相環（LM567）、雙穩態觸發器（CD4013）、繼電器驅動電路等組成。其電路見圖4。

基本原理是：光敏二極管接收到光信號并轉換為電信號，運算放大器將微弱的電信號加以放大，與發射頻率相對應的通道進入工作狀態。LM567為通用音頻譯碼器，內含鑒相器（PD）、放大器（AMP）、壓控振蕩器（VCO）等單元，當輸入信號頻率與VCO頻率一致時，環路進入鎖定，LM567的8號引腳輸出由高電平變為低電平，使三極管導通，其集電極由低電平轉為高電平，D觸發器翻轉，輸出Q為高電平，繼電器吸合，執行設備工作。

當發射頻率改變時，則另一路轉入工作。

紅外開關電路設計（二）

工作原理：

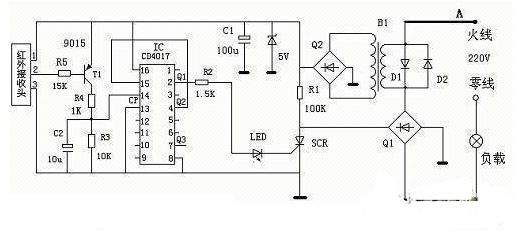

如圖所示，電路左邊AB端為單線進出端，和負載串聯后接在220V市電上。集成塊CD4017接成雙穩態觸發電路，用來控制單向可控硅；SCR作為控制負載的通斷的開關，可控硅導通相當于開關閉合；微型變壓器B1是用來解決電子開關導通時自身電源的供給；二極管D1D2并接在變壓器的初級，將初級電壓限制在0.7V左右，可以防止微型變壓器初級線圈燒壞，也可以防止因負載電流過大而造成輸出電壓過高。

當紅外接收頭接收到紅外遙控信號時輸出負脈沖，通過三極管T1到相后，通過R3C2構成脈寬選通電路，輸入到IC的脈沖輸入端14腳。集成塊IC接成雙穩態觸發電路，每輸入一個脈沖輸出端②腳的狀態就翻轉一次，從而實現開、關的控制。

開關斷開時：IC1的②腳為低電平，可控硅截止，負載斷電。此時，市電通過全橋Q1整流、然后通過電阻R1分壓后給電子開關提供低壓直流電，保障了待機電源的供給。

開關導通時，IC1的輸出端②腳為高電平，可控硅被觸發導通，相當于開關閉合，負載得電而正常工作。負載回路中有電流流過，必然有電流流過變壓器的初級線圈。由微型變壓器升壓，然后通過全橋Q2整流后，同樣能給電子開關提供低壓直流電。

可見，不論電子開關是導通還是截止，都能夠解決電子開關電路的自身供電問題。每按動遙控器一次，電子開關的狀態就會改變一次，從而實現遙控開關的功能。
