直流降壓電路圖

直流降壓電路使用LM78XX系列三端固定穩壓集成電路來降壓，如果要求輸出電壓可調，則可用LM317、LM338這類三端可調穩壓集成電路。若要求降壓電路的輸出電流大且發熱量小，可用LM2576、LM2596這類DC-DC降壓集成電路。

以下是幾款常用的直流降壓電路，供大家參考。

1、三端穩壓集成電路構成的直流降壓電路

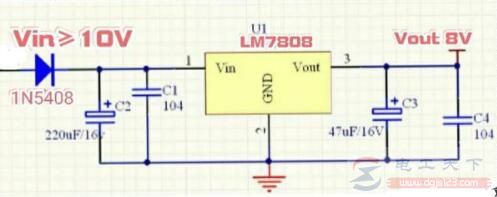

圖1：LM7808構成的8V穩壓電路

LM78XX系列三端穩壓集成電路工作穩定，電路簡單，成本低廉，在一些要求不高的電路中常作為各種穩壓電源。其最高輸入電壓為35V，輸出電壓有5V、6V、8V、9V、10V、12V、15V、18V及24V等多種規格。LM78XX系列的最大輸出電流為1.5A，工作時的最小壓差為2V。

上圖為LM7808構成的8V穩壓電源，其輸出電流可達1.5A。若想獲得6V的輸出電壓，可以將LM7808換成LM7806，其它元件不需改動即可輸出6V的穩定電壓。

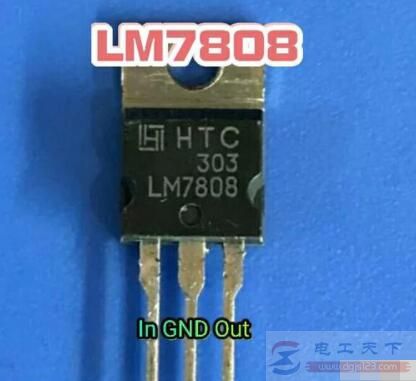

圖2：TO-220封裝的LM7808

LM78XX系列的引腳排列如上圖，其引腳排列皆與LM7808一樣。

2、大電流直流降壓電路

以上LM78XX系列穩壓集成電路及LM317等皆為線性穩壓集成電路，在壓差較大且輸出電流也較大時，線性穩壓集成電路的發熱較大。如果要求大電流輸出且發熱量小，可以選用LM2596這類DC-DC降壓集成電路，這種降壓電路的輸出電流可達3A。

圖3：大電流可調穩壓電源

上圖為LM2596構成的大電流可調穩壓電源，其最高輸入電壓為40V，輸出電壓可通過電阻R9來調整。該降壓電路的輸出電壓可在1.23～37V之間調整，最大輸出電流可達3A。

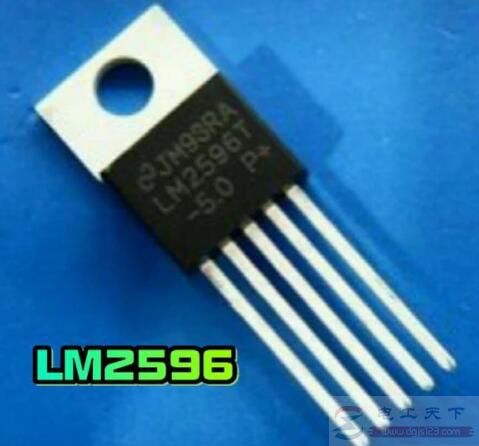

圖4：TO-220封裝的LM2596
