前言

　　為了加強部隊安全防范工作，防止執勤槍支彈藥被搶、哨兵被襲擊和哨兵攜槍彈逃離部隊等情況的發生，加大對執勤(流動)槍彈的監督管理力度，有效預防槍彈丟失，杜絕涉槍涉彈重大惡性案件發生，結合部隊實際，我們研制開發了“槍支防丟防搶，防盜無線報警系統” ， “槍彈結合、槍彈分離無線告警系統”。現已實地安裝使用在了部隊流動哨兵和固定哨兵槍支上，通過連接“報警控制指揮中心”(值班室)，實現了及時，準確，多方位，多功能的報警效果，該系統具有操作簡單、使用方便、配置合理、針對性強、運行穩定等優點，達到了各項設計功能。并已通過某軍區專家組鑒定委員會鑒定，準予裝備部隊。

　　一、系統概述

　　槍支離位告警系統是仁微電子根據多年從事安全防范建設的經驗，結合當今先進的無線傳感器網絡技術、跳頻通信技術和節能技術而開發出來的安防系統。與傳統的離位告警系統相比，該系統具有節能環保、可靠性高、安裝調試簡單、日常維護量低等特點。

　　在“81式”、“81—1式”、 “95式” “03式”等自動步槍槍托內設有微型信 號發射器，安裝在槍托上，根據崗哨實際情況，劃定系統監測控制范圍即警戒線，接收機采集的信號通過單片機進行分析，當哨兵出現脫崗離位4-5米時，接收器失去信號，語音提示槍支異常離位，若在規定的時間內回來，系統恢復正常;否則報警系統將視為槍支被盜搶的警情，經比較確認，報警器發出報警。(如果遇到緊急情況，也可以報警按鈕報警。)值班室的報警主機收到報警信號后，聲光顯示哨位號碼，并發出語音信息及警報聲音。值班人員可安排應急分隊進行處置。為了對哨兵的值勤情況全過程的了解，以及對突發事件發生后提供備查資料，報警主機設立存儲單元，對槍支離位情況進行全面的記錄。

　　針對個別哨兵由于誤裝實彈而出現槍支走火等問題，研制出了智能值勤槍彈結合和槍彈分離提醒器系統。只要哨兵槍支和彈夾分離或者槍支和彈夾結合，該系統就會馬上發出告警，大大提高了部隊處置崗哨突發情況的快速反應能力，提高了哨位的安全管理水平。

　　二、系統組成

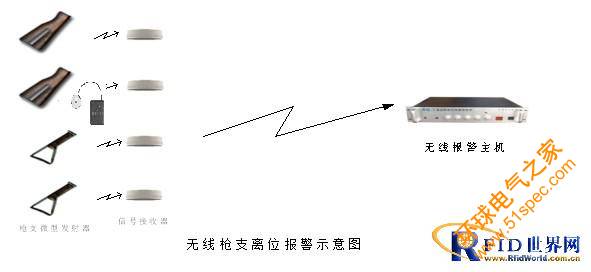

　　系統組成圖

　　系統主要由槍支標簽RW-T737及全向讀寫器RW-R801、低頻激活器RW-R750、遠程無線語音報警主機系統、緊急報警按鈕、行為識別分析軟件電子地圖顯示、打印等部分組成。

　　2.1：RFID電子標簽

　　電子標簽作為目前最先進的標識碼，它具備不易破損、數據可靠、使用，作為目標的唯一標識進行追蹤和定位。工作時，管理人員通過聯網的無線識別基站進行追蹤和定位周期長、有效通訊距離遠等特點，是替代條形碼、紅外線標識的最佳選擇。將其安裝在受控目標上目標。

　　電子標簽(RFID)技術是一種無線射頻自動識別技術，是利用射頻信號及其空間耦合、傳輸特性，實現對靜止的或移動中的待識別物品的自動機器識別，系統中通過電子標簽技術研發、制作出電子腕帶和獄警卡兩種產品。

　　射頻識別系統一般由三個部分組成，即電子標簽、閱讀器、后臺管理軟件。應用中，電子標簽附著在待識別的物品、設備、人員上，當附著電子標簽的待識別物品、設備、人員進入閱讀器讀取范圍時，閱讀器自動以無線的方式將電子標簽中的約定識別信息接收或將特定的信息寫入，從而實現自動識別物品或自動收集物品標識信息的功能。

　　RFID與短程通信設備組成的系統主要包含智能RFID、RFID的讀寫設備(Read-Write Units，簡稱RWU)兩部分，讀寫設備RWU和RFID之間的無線通信實現信息管理系統與RFID之間的信息交流。

　　2.2： RFID識別技術原理

　　讀寫設備RWU是RFID的讀寫控制器，由微處理器、安全模塊和微波通訊控制器和RS232、485、TCP/IP等通訊接口等組成，以短程通訊協議和微波無線傳遞手段，實現RWU與RFID的之間安全可靠的信息交換目的，RWU通過RS232、485、WIFI、GPRS、TCP/IP等與上位機連接，從上位機接收控制命令和數據并返回數據。

　　2.3： 低頻激活器原理

　　我們公司的低頻激活器，每個低頻激活器帶有4路或者6路激活天線，相鄰的4個或者6個房間可以共用一臺低頻激活器，在整個我們的定位系統中，定位基站是最小的基點，作為定位點的最近本的基點，其激活標簽的距離在3-3.5米，也就是每個標簽在激活器3-3.5米的范圍里被激活，其定位精度可以描述為3-3.5米。不同區域的激活器，都有自己唯一的地址碼，當人員帶著半有源低頻激活標簽進入定位基站被激活后，標簽正常工作，向外界發送標簽的ID號，同時也發送出激活標簽的激活器的地址碼，這樣，通過激活器的地址碼，我們就能夠定位出標簽所在的位置。當標簽從一個激活器拿到另一個位置時，上傳上來的激活器地址碼也會隨之變化，這樣，就形成了完整的定位體系。而標簽上傳的數據，被大范圍內的定位基站網關接收到，將信息上傳至管理中心進行處理，完成了整個定位系統。哨崗離位系統，只需要將低頻激活器合理布置或者通過繞城線圈的方式即可，有效控制哨崗離位5米左右。

　　單純2.45G有源RFID應為傳輸距離遠，信號容易受干擾等原因不易做哨崗離位系統，需要配合低頻激活器縮小范圍，一方面能夠精確定位哨崗離位距離，一方面保證信號穩定受干擾小。

　　三、系統功能特點

　　3.1對搶劫槍支具有實時自動報警功能：該設備具有先進的探測功能，在24小時實時運行監視控制下，針對槍支被搶或槍支離位自動報警通知值班人員。

　　3.2對擅離哨位具有自動報警功能： 系統針對部隊執勤哨位的實際情況，針對哨兵擅自離開崗位，系統即可自動預警或報警通知值班人員。

　　3.3防拆除防破壞：具有拆卸破壞報警防拆卸功能。槍支內的電子標簽具備防拆除功能，當非法拆除設置在槍托附件匣內的電子標簽時，可自動報警。設備體積小，隱蔽性好，不易人為破壞。

　　3.4多種警情功能：槍支在位顯示、離位預警或報警、失電提示、緊急情況報警、多級報警、斷線報警。

　　3.5具有事件實時記錄功能：系統可對執勤哨位進行實時偵測，對發生的事件進行實時記錄，便于相關人員進行事后查閱。

　　3.6布防撤防：可根據換防時間段設定布防及撤防時間。

　　3.7抗干擾能力強：采用無線頻率三跳頻技術，自適應空間無線電波。

　　3.8全無線模式，功耗低：節能、低功耗。外場的檢測設備均為低功耗設備;

　　3.9設計思想新穎。該項目全面分析了部隊執勤工作的重點和難點問題，在報警復核、報警聯動等方面做了系統研究，創造性地提出了人防與技防相結合、防外與防內相結合的設計思想，從根本上解決了長期困擾部隊的執勤槍支易失控的難題。同時，在部隊裝備監管、人員監控等相關工作中具有廣泛的應用價值，填補了該領域的空白。

　　3.10適應性廣：系統功能采用了模塊化結構，能根據實際需要對槍支離位、哨兵離位、緊急情況報警等功能進行靈活組合，具有廣泛的適應性。

　　3.11 追蹤定位：一旦出現特殊情況，追蹤人可以通過手機監聽槍支周圍的聲音或通過手機短信了解離位槍支所在地理位置。同時可以通過手機或電腦網上平臺“位置在線”電子地圖查找槍支實時所在地理位置。

　　3.12槍彈分離、槍彈結合：只要哨兵槍支和彈夾分離或者槍支和彈夾結合，該系統就會馬上發出告警，大大提高了部隊處置崗哨突發情況的快速反應能力，提高了哨位的安全管理水平。

　　四、技術路線

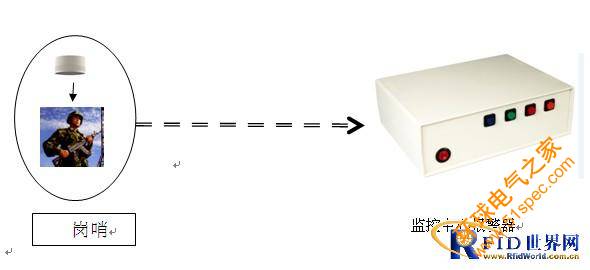

　　本系統由電子標簽、全向讀寫器、低頻激活器、緊急報警按鈕和報警主機及行為分析軟件等部分組成 。

　　95/03槍手柄

　　將電子標簽嵌入槍支81步槍附件部內，95步槍手把鏤空處內部。
