smart!NFRA提供兩種標準架構——本地服務器架構和云架構。本地服務器架構一般部署在局域網內，可以是公司的辦公網絡，也可以是專門為相關設備架設的獨立局域網，該架構適用于對外部訪問要求不高或?qū)?shù)據安全要求非常高的場景;云架構直接將smart!NFRA部署在云端服務器，云部署的特性使得系統擴容非常方便，服務器的性能可以隨著數據量的增加而增加，云部署也使工程布線變得非常簡單，整個系統可以完全不受地域限制。

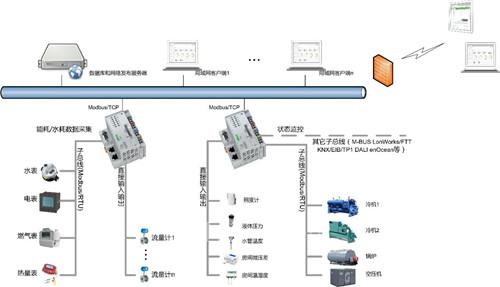

本地部署架構圖

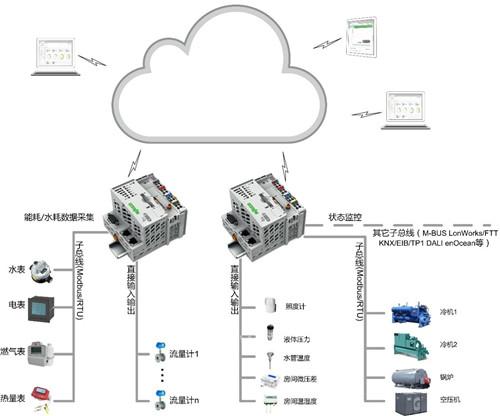

云部署架構圖

　　除以上標準架構外，smart!NFRA還支持基于OPC、WEB API、MODBUS UDP、PLC Master / Slave等技術的第三方平臺、控制器的集成，這使得smart!NFRA可以很方便地與客戶現有系統集成為一個整體，保護客戶投資。

　　例如某項目需要采集生產線的數據，產線上的傳感器大多已經接入工藝控制PLC系統，重新安裝一套傳感器顯然是不經濟的做法，有些位置甚至不允許安裝兩個傳感器。

　　smart!NFRA有兩個方案解決這一問題：

　　方案1：通過OPC等技術直接從工藝控制系統上位機獲取數據;

　　方案2：利用PLC Master / Slave技術從工藝控制系統PLC中讀取數據，再由WAGO PFC200控制器將數據推送至smart!NFRA。

　　方案2可直接支持云部署的smart!NFRA而無需額外工作。

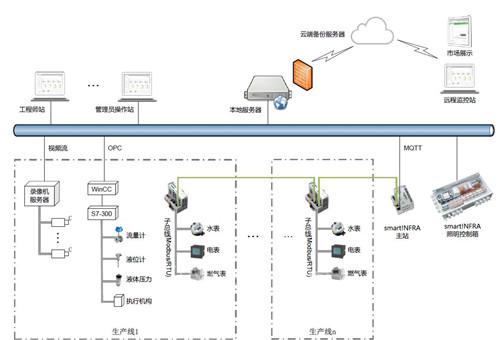

上圖展示了采用方案2的系統架構
